JC23-63T开式可倾冲床
63吨开式可倾压力机

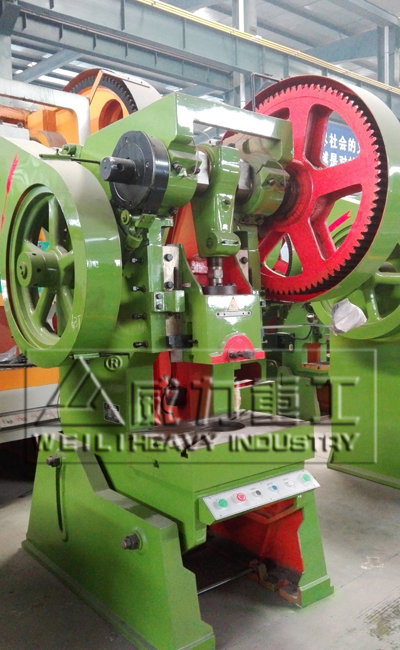

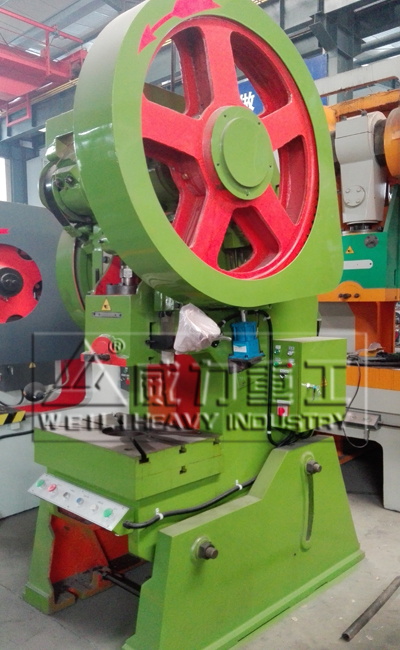

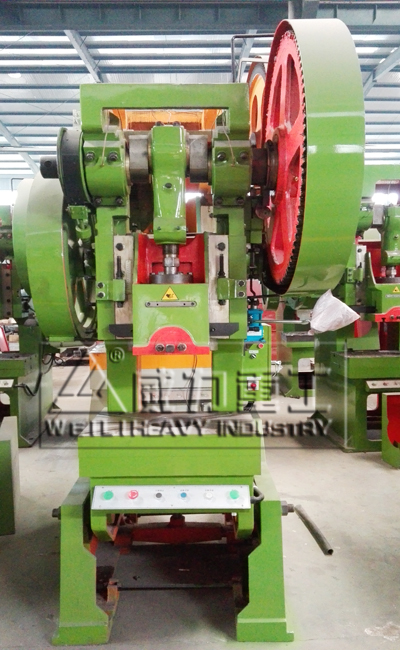

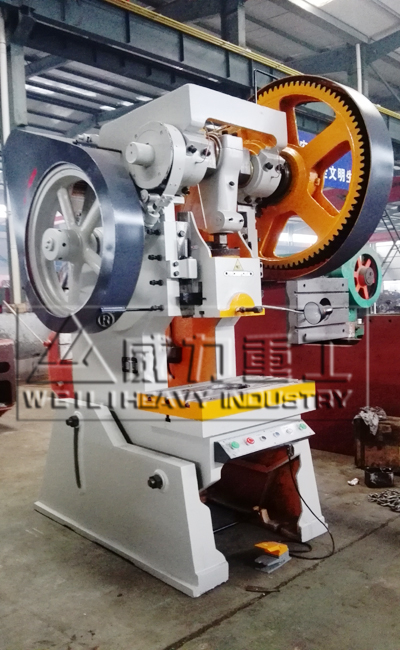

63吨可倾冲床实物图

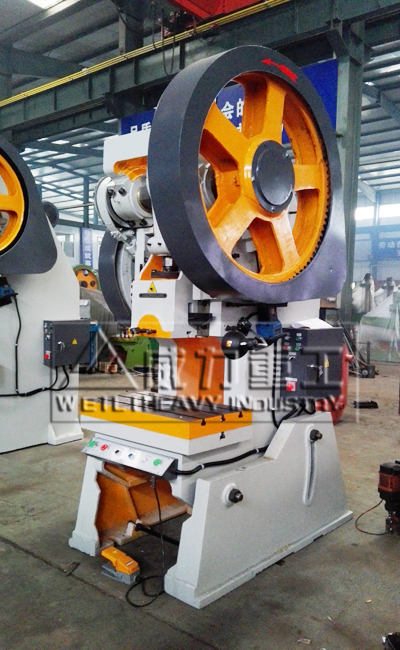

新款63吨可倾冲床
本冲床压力机的机身可作25°倾斜，便于使冲压成品或废料从冲模上滑下，通过电器控制压力机的操纵机构，可以获得单次行程或连续行程。当装置自动送料机构时，则可以进行半自动连续冲压工作。
冲床厂家山东威力重工设计生产的63吨开式可倾冲床压力机使用于机械，仪表，仪器，五金，汽车，轻工，轴承,太阳能等行业冲孔，剪切，拉伸，弯曲，成型及其他冷压工作。本压力机采用高强鋳铁制造床身，滑块采用V型导轨，转键式钢性离合器，脚踏控制或电磁操纵，可单次或连续操作。可以应用户要求订做。机身可倾斜一定的角度，整机设计新颖，外刑美观，通用性强，结构紧奏，使用方便，操作安全等优点。
国标63吨可倾压力机技术参数：
|
项目名称 |
单位 |
JC23—63 |
|
公称力 |
kN |
630 |
|
公称力行程 |
mm |
8.5 |
|
滑块行程 |
mm |
120 |
|
滑块行程次数 |
min-1 |
50 |
|
最大装模高度 |
mm |
270 |
|
装模高度调节量 |
mm |
80 |
|
滑块中心到机身距离 |
mm |
260 |
|
垫板厚度 |
mm |
90 |
|
立柱间距 |
mm |
350 |
|
工作台尺寸（前后×左右） |
mm |
480×710 |
|
工作台孔尺寸（孔径） |
mm |
250 |
|
滑块底面尺寸（前后×左右） |
mm |
272×320 |
|
模柄孔尺寸（直径×深度） |
mm |
50×70 |
|
主电机功率 |
kw |
5.5 |
|
压力机外形尺寸（前后×左右） |
mm |
1850×1290 |
|
压力机高度 |
mm |
2700 |
|
机身最大可倾斜角度 |
Deg |
30° |
|
压力机整机重量 |
kg |
4650 |

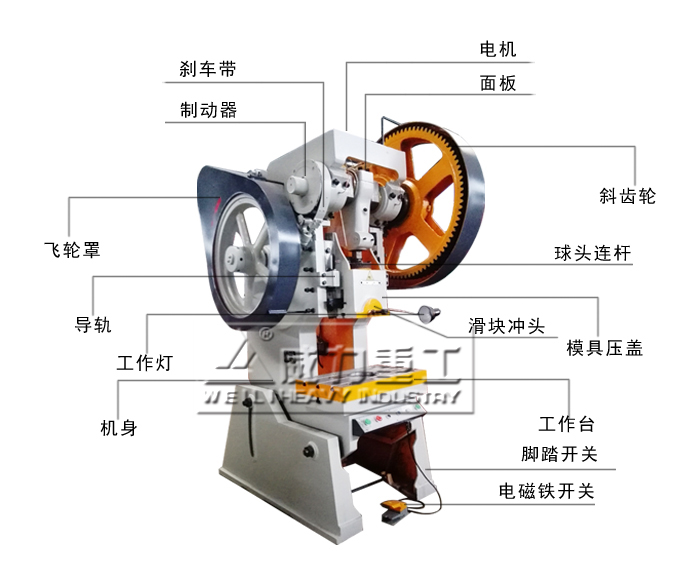

JC23-63T冲床外形结构
JC23-63T开式可倾冲床外形结构
1）床身部分：床身与工作台铸成一体的铸铁件。
2）离合器：压力机不进行工作时，操纵器的凸轮推挡着转键的尾部，使其工作部分的月牙形狐完全陷入曲轴半圆槽内。此时，曲轴空转，滑块停于上死点；压力机工作时，操纵器的凸轮转过一个角度，让开转键尾部，由弹簧作用，转键转动45°，工作部分背部进入中套三个圆槽中的任意一个，离合器处于结合位置，飞轮带动曲轴转动，滑块作上下运动。
3）滑块：在滑块中，与调节螺杆球头接触的球碗下面有压踏式保险器，保证了在超载时不会损坏压力机。打开正面的方盖，可以换保险器。
4）动带：曲轴左端装有一个偏心式制动带，当离合器脱开，克服滑块往复运动的惯性，保证曲轴停在上死点。
5）操纵器：操纵器时控制离合器结合与分离的机构。转换操纵器拉杆的连接位置，可获得单次行程和连续行程两种动作。

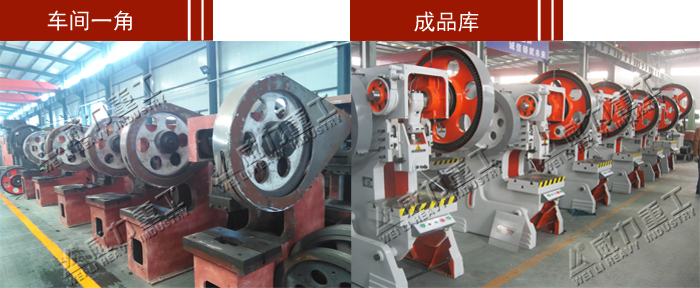

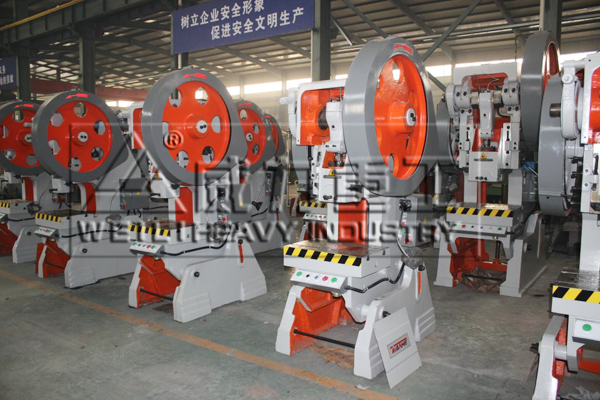

可倾冲床生产车间
J23-63T开式可倾冲压机的安装：
1、63吨可倾冲床校正平后，装好地脚螺栓，再灌注混凝土，等混凝土完全凝固后，均匀地拧紧地脚螺栓的螺母，再用水平仪复校工作台的水平度，接地线应妥当接好。
2、冲床必须在基础完全凝固后，才能开始工作。
3、63吨可倾冲床安装完毕后，用煤油把冲床表面的防锈油脂洗去，清洁时注意不要损坏油漆的表面，同时清洗各油孔，油路和油标，并保持经常清洗，擦洗时不得使用金属或砂布。
