山东冲床厂家教您合理选取冲裁间隙



　　什么是冲裁间隙？将模具中用于冲裁材料的凸、凹模（冲头、刀口）之间的间隙值称为“冲裁间隙”。所有材料在冲裁过程中都会出现弹性形变，在冲裁完成后会因为弹性形变而出现尺寸偏差，而刀口、冲头间隙则可以直接解决该问题。下面山东威力重工冲床厂家教您合理选用冲裁间隙方法。

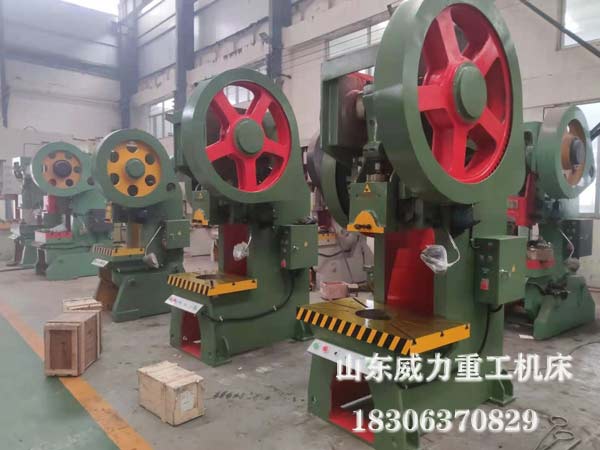

山东威力重工冲床实物图

　　第1步确定选用间隙类别



　　根据冲裁件技术要求：冲切面质量、尺寸精度及冲模寿命等要素，从GB/T16743中所列的“冲裁间隙分类表”上选定要采用的间隙类别。



　　第2步选取间隙比值并计算间隙值



　　依照选用间隙类别，在该国标给定的“冲裁间隙比值表”中查出相应间隙类别的间隙比值，经计算即获合理间隙值。对于该国标的冲裁间隙比值表中未列出的金属材料，可参照该表中抗剪强度eτ相近的材料选取合理的间隙比值。



　　由于该间隙比值表中给定的各类间隙比值都是一个数值波动幅度相当大的范围，下限比值与上限比值有的竟相差一倍多。这种情况在冲裁比值表的Ⅰ类间隙中较为明显。如低碳钢Ⅰ类间隙比值为（3.0~7.0）%t,中碳钢为（3.5~8.0）%t,电工硅钢达到（2.5~5.0）%t.该国标规定，冲件料厚t>1.0mm后，随t值加大，再按间隙比值表划分的料厚区档，要逐档递增（0.5~1.0）%t（有色金属和低碳钢取小值，中、高碳钢取大值）。



　　所以，当已知冲件材料牌号、料厚t及其eτ值并按冲件技术要求与尺寸精度选定拟采用的间隙类别后，便可从间隙比值表中查得间隙比值。
