液压冲床滑动导轨的结构与性能分析

  液压冲床滑动导轨的结构与性能分析

  导轨又称滑轨、线性导轨、线性滑轨,用于直线往复运动场合,拥有比直线轴承更高的额定负载,同时可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动高效耐用。在液压冲床滑块两侧就是安装的滑动导轨。

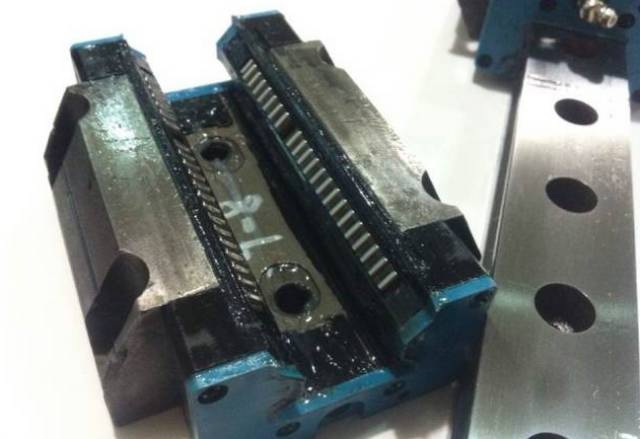

滑动导轨
滑动导轨
  液压冲床用的滑轨结构,包括一座体及一轨道,具体结构如下。座体上方设有两固定螺孔与两调整圆孔,供调整滑轮与固定滑轮以螺栓固定,使座体夹置装设于轨道上;于座体前后各设一定位孔,并置入设有螺孔的定位片,定位孔的左右宽度须大于定位片;并于座体侧面设置调整螺孔,锁入调整螺栓,而定位孔则分别与调整圆孔及调整螺孔相互贯通,以两螺栓将两固定滑轮锁合固定螺孔中,再以另二螺栓穿过调整滑轮与调整圆孔,与定位片的螺孔锁合。本实用新型改善滑轮与轨道间的间隙,使座体的滑动更加顺畅及稳定。

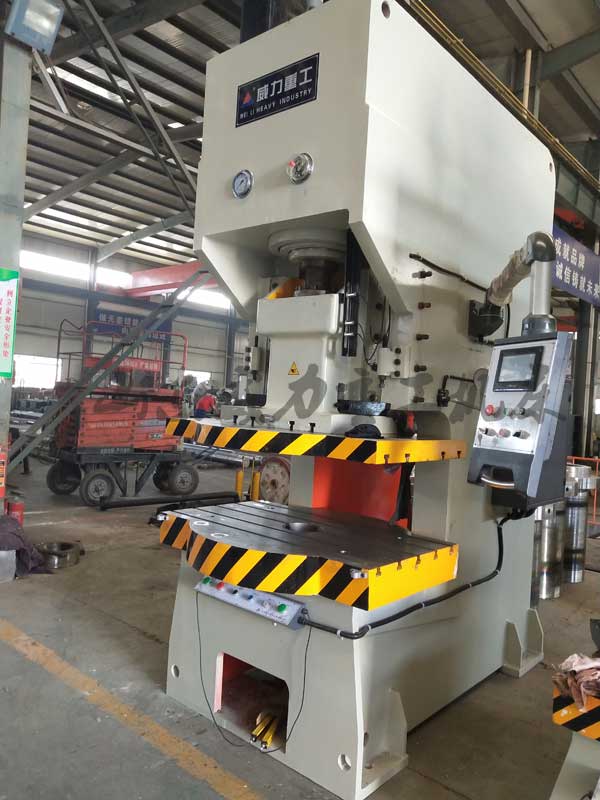

200吨液压冲床
200吨液压冲床
  对于一台机床来说,导轨是运动精度的基础,它是各部件的安装基准面和相对运动的导向面。所以,正确维护保养机床导轨,预防导轨的研损拉伤,及时对导轨进行正确的修复,对于保持机床精度,确保设备完好,延长机床的使用寿命,有着极其重要的意义。液压冲床导轨加润滑油应该6个小时加一次,一班一次,主要就是润滑,减少导轨磨损。
