冲床滑块性能对冲床整机的影响？



　　滑块是冲床中主要的部件，冲床就是通过滑块将动力进行转换，完成冲压的工作，因此滑块的作业也直接决定了冲床的精度及作业效率。

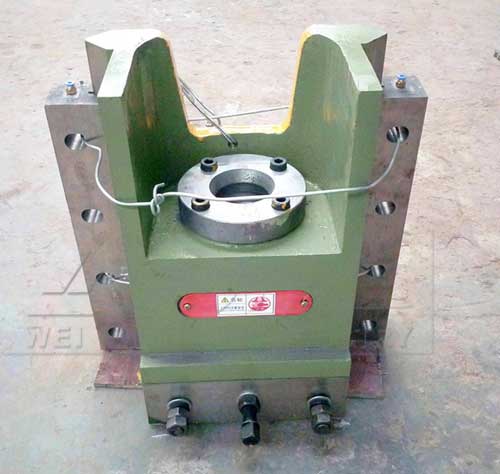

冲床滑块

　　山东威力重工冲床滑块体均为箱型结构，按台面的大小可分为单点、双点式两种（这两种型式分别对应的是开式C型高速冲床与闭式龙门高速冲床），这两种机型的高速冲床的滑块主体结构组成是相同的，都是由固定工作台、过载保护装置、模高调整装置、上模快速夹紧装置等构成，而主要差别在于滑块导向装置的结构形式上，高速冲床导柱结构形式分为三圆导柱结构、四圆导柱结构与八圆导柱式结构三种结构型式，它们分别被用于不同冲压用途之冲床上。

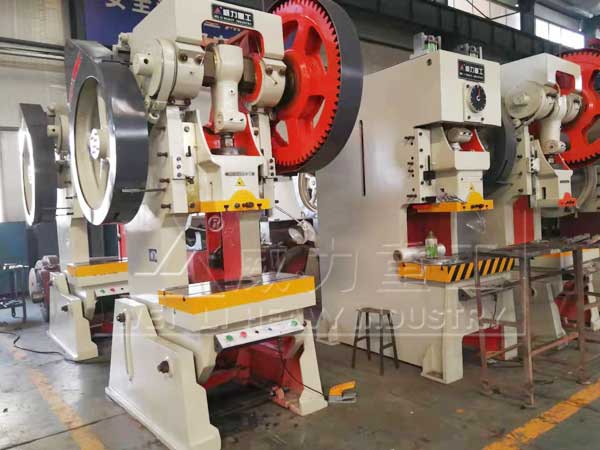

山东威力重工冲床车间实物图

　　山东冲床床身导轨与滑块导轨面之间应有适当的间隙，间隙小则导向准确，但间隙过小，则会出现导轨面发热、拉毛或烧黑现象，以致迅速磨损；导轨面间的间隙随冲床形式和导轨间距而异，通用冲床两边间隙之和一般在0.04～0.25mm之间。大修时，要注意滑块的导轨面与底面有位置精度要求，推荐值是垂直度误差不大于0.03/300mm，两导轨面间的平行度误差不大于0.03～0.05/300mm。
