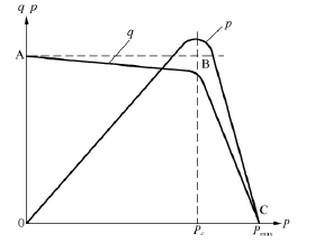

10吨冲床限压式变量叶片泵作业特性曲线,如图所示。当作业压力p小于预先调定的最小限制压力时,液压作用力不能战胜绷簧9的作用力,这时定子的偏疼距坚持最大,泵的输出流量qA将坚持最大值。
又因
10吨冲床供油压力的增大将使限压式变量叶片泵的走漏流量ql也添加,所以泵的实践输出流量q略有削减,如图中作业曲线的AB段。
当作业压力p超越最小限制压力时,液压作用力大于绷簧9的作用力,此刻绷簧9开端紧缩,定子向偏疼量减小的方向移动,使限压式变量叶片泵的输出流量减小,压力愈高,绷簧紧缩量愈大,偏疼量愈小,输出流量愈小,在绷簧9的有用弹性变形范围内,流量与体系作业压力的联系根本呈特性曲线BC段所示的线形改动规则。
调理调压螺钉10能够改动最高调定压力pB的巨细,这时特性曲线的BC段将左右平移;而改动调压
绷簧的刚度,能够改动BC段的斜率,绷簧越“软”,BC段越陡。
调理流量调理螺钉5,10吨冲床能够调理最大偏疼距(初始偏疼量)的巨细,然后改动限压式变量叶片泵的最大输出流量qA,使特性曲线AB段上下平移。
